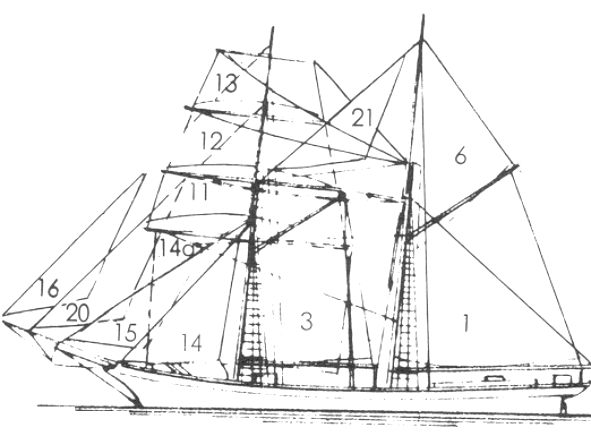

2-Mast-Rah-Schoner

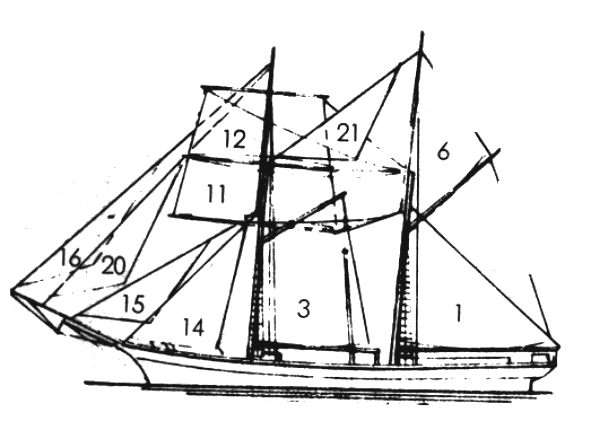

2-Mast-Toppsegel-Schoner

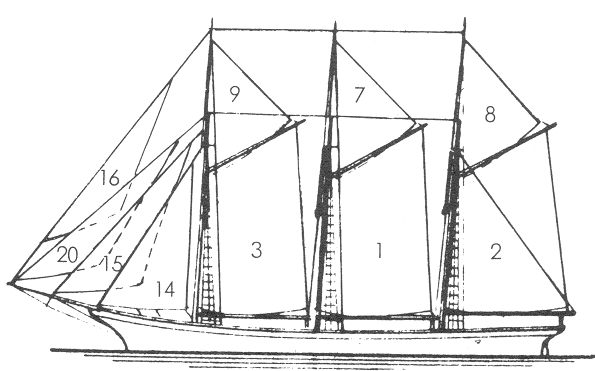

3-Mast-Gaffel-Schoner

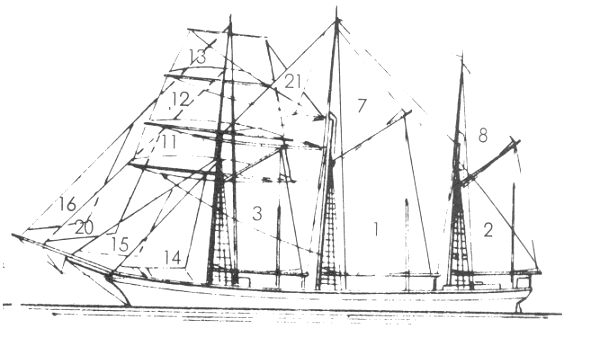

3-Mast-Rah-Schoner

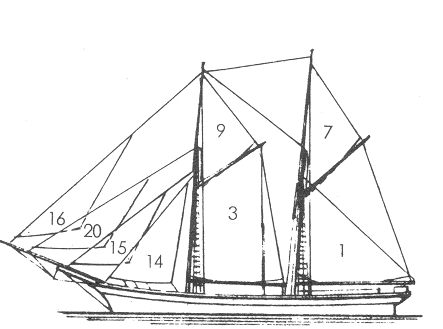

2-Mast-Gaffel-Schoner

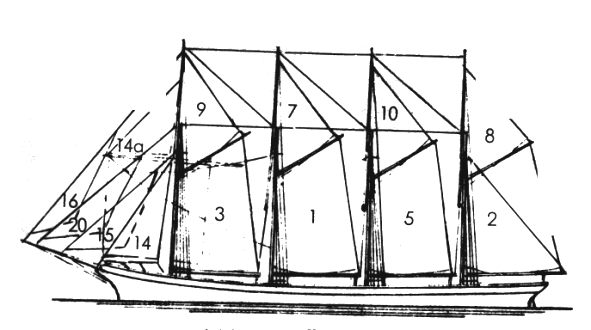

4-Mast-Gaffel-Schoner

Diese Skizzen sind dem Buch “Das große Buch der Windjammer” von Frank Grube und Gerhard Richter entnommen. Das Buch ist im Verlag Hoffmann und Campe erschienen.

1

Groß-Segel

2

Besan

3

Schonersegel

5

Kreuzsegel

6

Gaffeltoppsegel

7

Groß-Gaffeltoppsegel

8

Achter-Gaffeltoppsegel

9

Vor-Untermarssegel

11

Unter-Toppsegel

12

Ober-Toppsegel

13

Bramsegel

14a

Breitfock

14

Stagfock

15

Klüver

16

Jager

20

Außenklüver

Der Schoner ist ein mit mindestens zwei Masten ausgerüstetes Segelschiff, bei militärischer Verwendung als Kriegs-Schoner bezeichnet.

zum vergrößern anklicken

zum vergrößern anklicken

America II

Baujahr:

1967

Bauwerft:

Messrs. Goudy & Stevens, East Boothbay (Maine)

Vermessung:

149 ts Deplacement

Länge über Alles; Rumpf, Wasserlinie, Kiel

39,50 m; 31,90 m, 27,60 m , 24,60 m

Breite; Tiefgang

6,90 m; 3,50 m

Segelfläche:

500 m²

Besatzung:

7 Mann

Verwendung:

Privatyacht

Nachbau einer 2-Mast-Schoner-Yacht

Capitan Miranda

Baujahr:

1930

Bauwerft:

Cadiz, Spanien

Vermessung:

550 ts Deplacement

Länge über Alles; Rumpf

61,00 m; 54,60 m

Breite; Tiefgang

8,40 m; 3,20 m

Segelfläche, Anzahl Segel:

722 m². 8

Besatzung:

49 Mann

Verwendung:

Schulschiff

Ursprünglich als Motorschiff für Vermessungsfahrten gebaut, wurde die Capitan Miranda 1978 zum Segelschulschiff für die Marine Uruguay’s umgebaut.

zum vergrößern anklicken

zum vergrößern anklicken

Elinor

Baujahr:

1906

Bauwerft:

Otto Hansen, Stubbekøbing, Dänemark

Vermessung:

120 ts Deplacement

Länge über Alles; Rumpf, zw. den Loten

36,00 m; 25,00 m, 23,00

Breite; Tiefgang; Raumtiefe

6,00 m; 2,10 m; 2,20

Segelfläche, Anzahl Segel:

450 m². 15

Besatzung:

4 - 6 Mann, 12 Passagiere

Verwendung:

Charterschiff

Wawona

Baujahr:

1897

Bauwerft:

Hans Bendixsen, Fairhaven, Kalifornien

Vermessung:

468 BRT; 413 NRT, 630 ts Deplacement

Länge über Alles

47,50 m

Breite

10,90 m

Anzahl Segel:

7

Besatzung:

30 Mann als Kabeljaufischer, 8 als Holztrans- porter

Verwendung:

Museumsschiff
